Montage und Inbetriebnahme von Klimaanlagen

Die Installation und Inbetriebnahme einer Klimaanlage sind komplexe Tätigkeiten, die ein tiefes Fachwissen und umfangreiche Erfahrung erfordern. Eine sorgfältige und präzise Installation ist von entscheidender Bedeutung, um sicherzustellen, dass die Klimaanlage effizient und zuverlässig funktioniert, ohne unnötige Störungen oder Probleme.

Eine fachgerechte Installation gewährleistet, dass die Klimaanlage gemäß den Herstellerangaben und technischen Parametern arbeitet. Dies ist wichtig, um die optimale Leistung zu erzielen und den Energieverbrauch zu minimieren. Bei unsachgemäßer Installation können nicht nur die Effizienz und Leistungsfähigkeit der Klimaanlage beeinträchtigt werden, sondern auch Sicherheitsrisiken entstehen.

Es ist auch wichtig zu beachten, dass die Installation einer Klimaanlage in vielen Regionen gesetzlichen Vorschriften und Normen unterliegt. Diese Vorschriften dienen der Sicherheit, Umweltverträglichkeit und Einhaltung bestimmter Qualitätsstandards. In einigen Fällen ist eine spezielle Genehmigung oder Zertifizierung erforderlich, um die Installation durchführen zu dürfen.

Die Hersteller von Klimaanlagen betonen oft, dass die ordnungsgemäße Installation einen direkten Einfluss auf die Garantiebedingungen hat. Eine unsachgemäße Installation kann dazu führen, dass die Garantie ungültig wird, was zu finanziellen Belastungen führen kann, falls Reparaturen oder Ersatzteile benötigt werden.

Angesichts all dieser Aspekte empfehlen wir dringend, professionelle Klimaanlagenexperten oder -firmen mit Erfahrung und Fachkenntnissen in der Installation zu beauftragen. Diese Fachleute sind mit den neuesten Technologien, Best Practices und gesetzlichen Anforderungen vertraut und können eine reibungslose, sichere und effiziente Installation gewährleisten.

Um das Wissen über die korrekte Installation von Klimaanlagen zu verbreiten, stellen wir im Folgenden einen Text vor, der die grundlegenden Prinzipien und bewährten Verfahren für die Installation von Klimaanlagen erläutert. Dies soll dazu beitragen, die Bedeutung einer fachgerechten Installation zu verdeutlichen und potenzielle Installateure mit den richtigen Schritten und Standards vertraut zu machen.

Steckerfertig oder aufwendige Montage - unterschiedliche Arten von Klimaanlagen

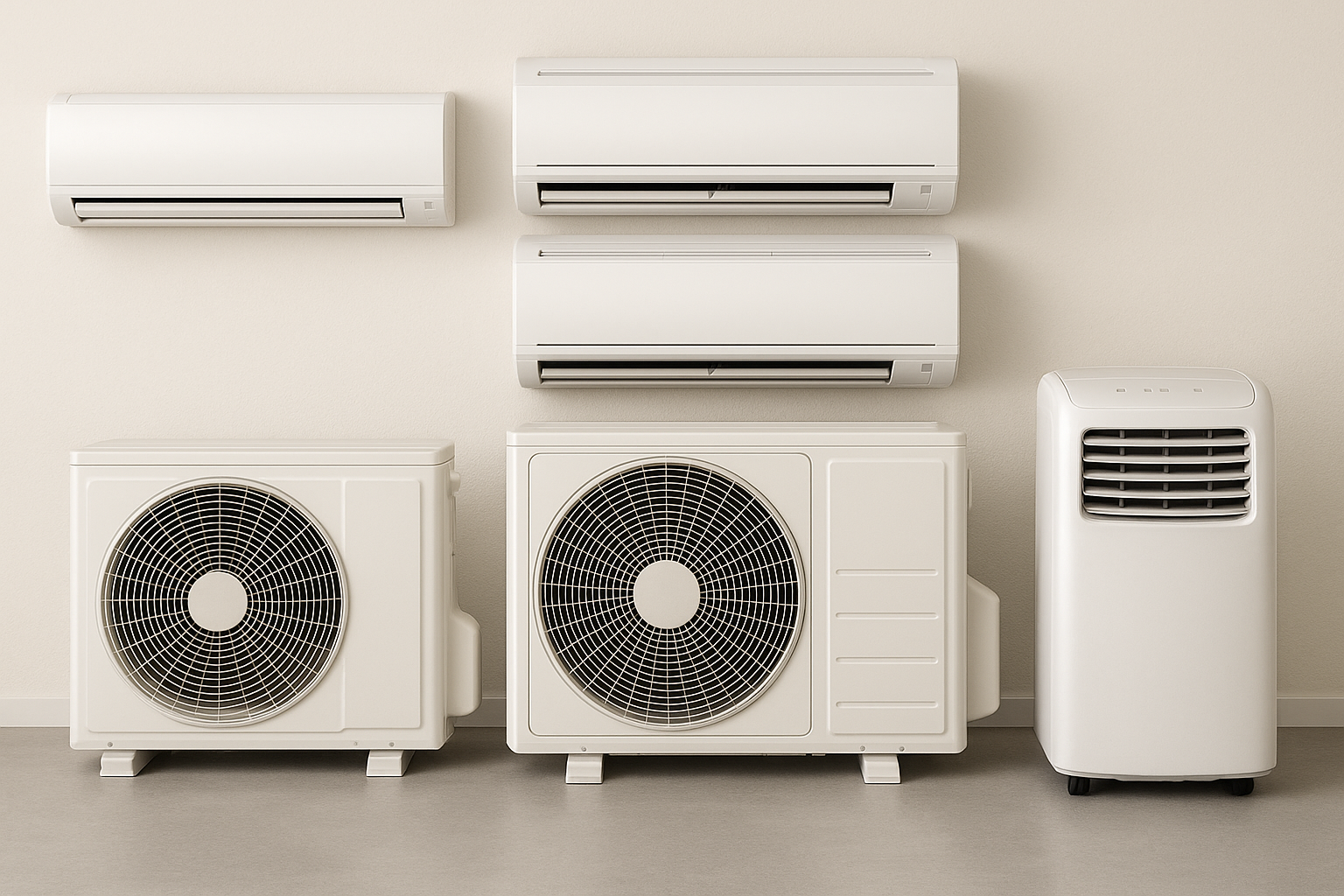

Grundsätzlich unterscheidet man zwischen mobilen Klimaanlagen, diese sind steckerfertig und sofort betriebsbereit und Split-Klimaanlagen, diese müssen zwar aufwendig fest installiert werden, sind aber insgesamt deutlich effektiver.

In der Klimaanlagenindustrie haben sich Split-Klimaanlagen als eine der am häufigsten verwendeten Systemarten etabliert, die für die Installation und den Betrieb in Wohnungen sowie Einfamilienhäusern genutzt werden. Diese Art von Klimaanlagen besteht aus zwei diskreten Elementen - dem Außengerät und dem Innengerät. Diese beiden Einheiten sind über eine Kupferleitung miteinander verbunden, wodurch ein geschlossenes Kühlsystem geschaffen wird.

In der aktuellen Marktsituation bieten die meisten Hersteller Split-Klimageräte an, die nicht nur im herkömmlichen Kühlmodus betrieben werden können, sondern auch über eine Heizfunktion sowie einen speziellen Raumfiltermodus verfügen. Die Heizfunktion wird mithilfe einer Wärmepumpe realisiert, die den üblichen Kühlkreislauf umkehrt und somit Wärme in den Innenraum abgibt.

Um sicherzustellen, dass Split-Klimaanlagen einwandfrei funktionieren, ist es von entscheidender Bedeutung, das richtige Innengerät hinsichtlich seiner Leistung und Spezifikationen auszuwählen. Eine akkurate und professionelle Installation des Systems ist unerlässlich, ebenso wie eine regelmäßige Wartung, um eine langanhaltende Effizienz sicherzustellen.

Die Installation von Klimaanlagen sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Dieses Fachpersonal sollte im Besitz eines Zertifikats für die Reparatur und Wartung von Kühlsystemen mit kontrollierten Substanzen sein. Zusätzlich ist ein gültiges Qualifikationszertifikat vom Typ E erforderlich, um die Berechtigung für den Umgang mit elektrischen Geräten und Installationen mit einer Spannung von bis zu 1 kV zu belegen. Dies ist insbesondere im Hinblick auf Belüftungs- und Kühlungsaspekte von großer Bedeutung.

Um Split-Klimaanlagen sachgemäß zu installieren und potenzielle Reparaturen durchzuführen, ist ein solides Verständnis ihrer internen Struktur sowie ihres Funktionsprinzips unerlässlich. Dies stellt sicher, dass das System in optimaler Weise betrieben und gewartet werden kann.

Grundsätze zur Montage von Split-Klimaanlagen

Zu Beginn der Installation einer Split-Klimaanlage ist der wichtigeste Grundsatz, einen optimalen Standort sowohl für die Innen- als auch für die Außeneinheiten zu bestimmen. Dies gewährleistet eine effiziente und fachgerechte Installation. Bei der Wahl des Standorts für das Innengerät ist es entscheidend, sicherzustellen, dass die Luft im Raum gleichmäßig verteilt wird, um eine angenehme Raumtemperatur zu erreichen. Besonders in Bereichen, die regelmäßig von Personen frequentiert werden, sollte darauf geachtet werden, dass keine unangenehme Zugluft entsteht. Diese Vorsicht dient der Vermeidung möglicher gesundheitlicher Probleme, da es unerwünscht ist, Luftströmungen direkt auf die Anwesenden im Raum zu lenken. Die Hauptfunktion einer Klimaanlage liegt darin, eine komfortable Raumtemperatur zu schaffen, ohne dabei die Personen im Raum zu stark zu kühlen. Bei der Platzierung des Innengeräts sollte zudem bedacht werden, einen einfachen Zugang für Wartungsarbeiten wie die Reinigung der Luftfilter und die Desinfektion des Verdampfers zu gewährleisten.

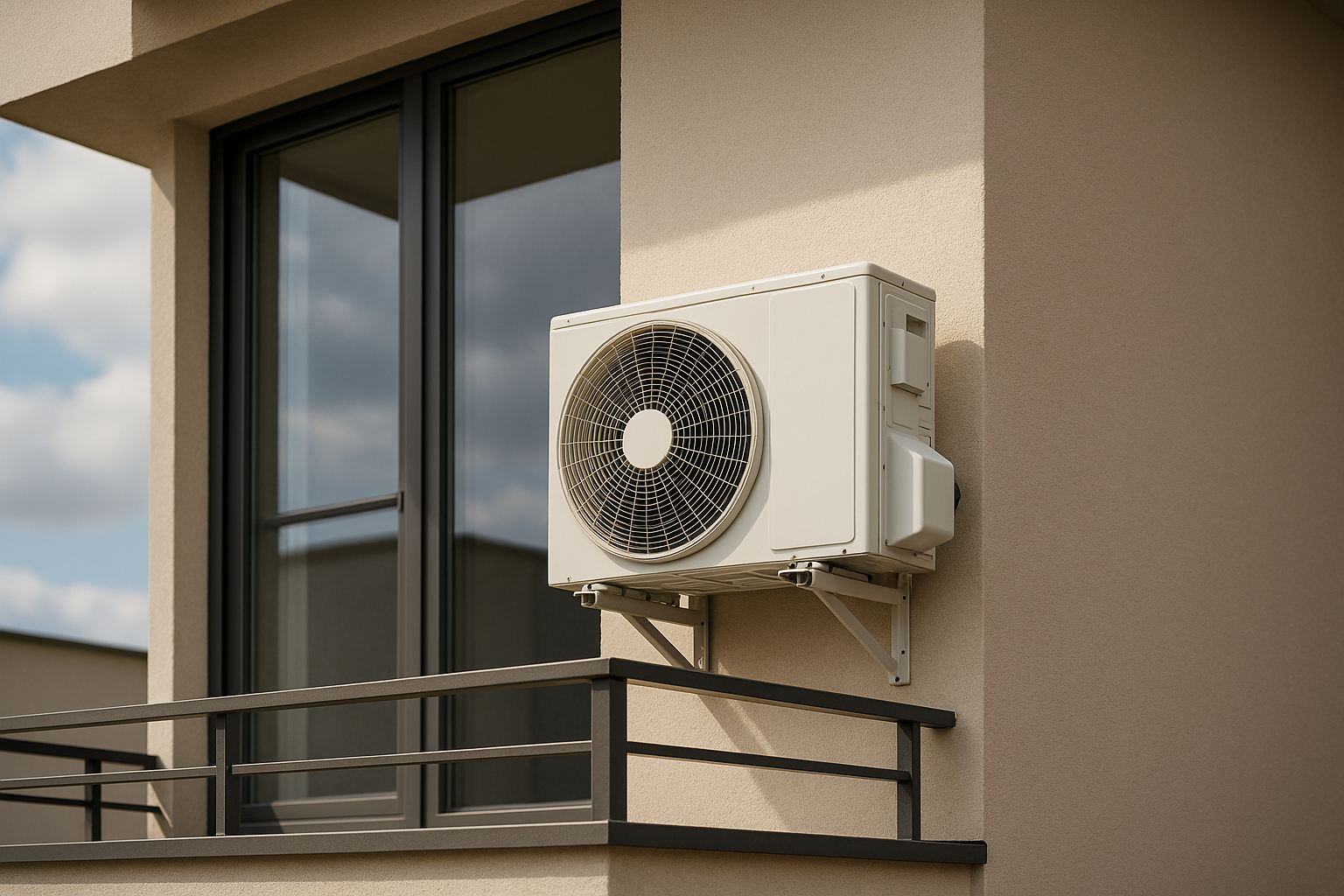

Die Wahl des Standorts für das Außengerät der Klimaanlage hängt von verschiedenen Faktoren ab und erfordert eine durchdachte Herangehensweise. Eine günstige Positionierung strebt an, den Abstand zum Innengerät möglichst gering zu halten. Das Außengerät wird an einer speziellen L-Tragkonstruktion befestigt, die an der Außenwand des Gebäudes angebracht wird. Alternativ kann es auch auf dem Dach oder auf einem Betonfundament am Boden platziert werden. In Situationen, in denen die Klimaanlage als Wärmepumpe fungiert, ist es essenziell, das Außengerät etwa 30-50 cm über dem Boden zu montieren. Diese Höhe ermöglicht es, entstehendes Kondenswasser beim Abtauprozess ordnungsgemäß abfließen zu lassen. Weiterhin ist eine ausreichende Belüftung des Standorts für das Außengerät von großer Bedeutung, um eine optimale Leistung sicherzustellen und einen guten Zugang für eventuelle Wartungs- und Reparaturarbeiten zu ermöglichen. Bei der Auswahl des Standorts sollte ebenfalls darauf geachtet werden, dass der von den Ventilatoren erzeugte Geräuschpegel weder die Nutzer der Klimaanlage noch die Nachbarschaft stört. Aus diesem Grund ist es ratsam, das Außengerät nicht in unmittelbarer Nähe von Fenstern oder Eingängen zu positionieren.

Montage von Innen- und Außengerät

Sobald der passende Standort sowohl für das Außengerät als auch für das Innengerät der Klimaanlage sorgfältig ausgewählt und nach der Zustimmung des Investors festgelegt wurde, kann mit der Montage des Innengeräts begonnen werden. Dieser Prozess beginnt mit der Befestigung eines Rahmens, an dem das wandmontierte Innengerät angebracht wird, um Stabilität und sicheren Halt zu gewährleisten.

Im nächsten Schritt wird ein Loch mit einem Durchmesser von 65 mm in die Wand gebohrt. Dieses Loch dient dazu, Platz für das Innengerät zu schaffen und ermöglicht den Durchgang der Leitungen für Kältemittel, Stromversorgung und Kondensatablauf. Wichtig ist dabei, dass das Loch eine leichte Neigung nach außen aufweist, um sicherzustellen, dass kondensiertes Wasser ordnungsgemäß abfließen kann. Um die Optik der Installation zu verbessern und die Öffnung zu schützen, empfiehlt es sich, eine Schutzhülle in das Loch einzusetzen und eine Verkleidungsplatte an der Außenwand anzubringen.

Die Ableitung des Kondensats aus dem Innengerät sollte vorzugsweise durch natürliche Schwerkraft erfolgen. Hierzu wird das Rohr mit einem Neigungswinkel von etwa 3% verlegt, sodass das Wasser effizient abfließen kann. Die Nutzung einer Pumpe zur Kondensatableitung sollte als letzte Option betrachtet werden, da dies das Risiko von Betriebsstörungen der Klimaanlage erhöhen kann. Nach der Installation des Systems zur Kondensatableitung wird die Funktionalität überprüft, indem etwa 2 Liter Wasser in die Auffangschale des Innengeräts gegossen werden. In Situationen, in denen das Klimagerät das ganze Jahr über betrieben wird, wie beispielsweise in einem Serverraum, wird zusätzlich ein Heizkabel entlang des Abflussrohrs verlegt, um ein Einfrieren des Wassers zu verhindern.

Bevor das Innengerät an der zuvor montierten Wandhalterung aufgehängt wird, erfolgt die Verbindung mit dem Kühlsystem. Dies geschieht durch gedrehte Muffenverbindungen. Es ist äußerst wichtig, hierbei besondere Sorgfalt walten zu lassen, um eine robuste und dichte Verbindung im Kühlsystem sicherzustellen, die Langlebigkeit und Effizienz gewährleistet.

Auf der äußeren Oberfläche des Bördels (dem Bereich zwischen dem Bördelkegel und dem Mutternkegel) wird eine spezielle Paste aufgetragen, die für eine rutschfeste Verbindung sorgt und das Verdrehen des Bördels während des Anziehens der Mutter verhindert.

Die Isolierung der Leitungen für Gas und Flüssigkeit am Innengerät ist von entscheidender Bedeutung. Diese Maßnahme verhindert die Bildung von Kondensation an der Außenseite der Rohre, was wiederum unschöne Flecken an der Wand unterhalb des Innengeräts verhindert.

Bei der Montage des Außengeräts empfiehlt es sich, eine geeignete Tragstruktur, beispielsweise vom Typ L, zu verwenden. Diese Tragstruktur sollte in einer waagerechten Position sein, und das Außengerät selbst sollte auf schwingungsdämpfenden Gummiunterlagen platziert werden, um Vibrationen zu minimieren. Um das Außengerät vor möglichen Beschädigungen und unbefugtem Zugriff zu schützen, können die Rohrleitungen in einem Stahlrohr verlegt werden. Das Außengerät sollte in einem angemessenen Abstand zur Wand installiert werden, um einen ungehinderten Luftstrom durch den Verflüssiger zu ermöglichen. Dies erleichtert zukünftige Wartungsarbeiten und Reinigungsprozesse.

Montage des Kühlkreislaufs an die Außeneinheit

Der nächste Schritt im Montageprozess ist die Verbindung des Kühlkreislaufs an die Außeneinheit. Besonders dann, wenn die Installation durch Gebäudetrennwände erfolgt, ist es unerlässlich, die Kühlleitungen mit besonderer Sorgfalt zu verschließen, um jegliche Art von Verunreinigungen von außen zu verhindern. Dies gewährleistet, dass die Leitungen frei von schädlichen Einflüssen bleiben.

Während des Betriebs der Kühlanlage ist eine wichtige Maßnahme das Entlüften der Anlage. Dieser Schritt ermöglicht es dem Öl, aus dem Kompressor zurück in das Kurbelgehäuse zu fließen. Hierbei ist es von höchster Bedeutung, die vorgegebenen Höhenunterschiede und Einbaulängen gemäß den Herstellerangaben genau einzuhalten. Diese Vorgaben sind entscheidend, um die optimale Funktionalität der Klimaanlage sicherzustellen.

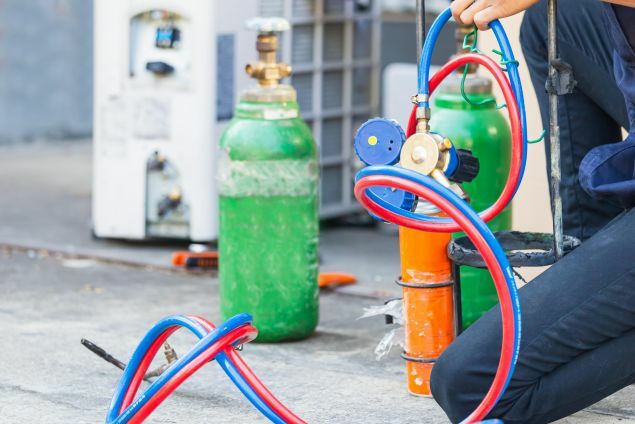

Nachdem die Rohrleitungen erfolgreich installiert wurden, empfiehlt es sich, eine gründliche Überdruckdichtheitsprüfung, auch als Lecktest bekannt, am Kühlsystem durchzuführen. Diese Prüfung erfolgt unter Verwendung von technischem Stickstoff, um sicherzustellen, dass das Kühlsystem absolut dicht ist und keine unerwünschten Lecks aufweist.

Insbesondere bei Klimaanlagen, die das Kältemittel R410A verwenden, kann der Druck im Verflüssigungszustand während des Heizbetriebs Werte von bis zu etwa 37 bar erreichen. Daher liegt der Druckpunkt für die Überprüfung der Dichtheit der Anlage bei 43 bar. Die Wahl einer Überdruck-Dichtheitsprüfung gegenüber einer Vakuumprüfung mittels einer Vakuumpumpe bietet eine höhere Gewissheit hinsichtlich der Dichtheit des Systems. Dies ist insbesondere für weniger erfahrene Personen von Bedeutung, die möglicherweise nicht über die erforderliche Expertise im Herstellen von Verbindungen verfügen.

Die Überdruckprüfung deckt sämtliche Undichtigkeiten auf, was wiederum die unerwünschte Freisetzung von Kältemittel in die Atmosphäre effektiv verhindert. Diese Prüfung wird durch das Auftragen einer Seifenlauge, beispielsweise einer Lösung aus "Ludwik" Flüssigkeit und Wasser, auf die Verbindungspunkte (einschließlich Lötverbindungen) durchgeführt. In Fällen, in denen schwer zugängliche Bereiche wie Installationsschächte betroffen sind, stehen spezielle elektronische Melder zur Verfügung, die bei der Gewährleistung der Dichtheit des Systems behilflich sind.

Erzeugen des Vakuums im Kältekreislauf

Bevor die Klimaanlage in Betrieb genommen werden kann, muss als nächstes das Vakuum im Kältekreislauf erzeugt werden. Sobald eine erfolgreiche Prüfung auf mögliche Undichtigkeiten abgeschlossen ist, kann die eigentliche Kälteanlage entlüftet werden. Hierbei kommt eine Vakuumpumpe zum Einsatz, die dazu dient, die Luft aus dem System zu entfernen und somit den Druck im gesamten Kältesystem zu reduzieren. Während dieser Druckreduzierung kommt es zur Verdampfung der in der Luft enthaltenen Feuchtigkeit, was dazu führt, dass das gesamte System effektiv getrocknet wird.

Die Dauer dieses Evakuierungsprozesses sowie die herrschende Umgebungstemperatur spielen eine äußerst wichtige Rolle. Niedrigere Außentemperaturen bedeuten, dass der notwendige Druck im Kältesystem geringer ist, was wiederum eine längere Zeit für die Vakuumierung erfordert.

Besonders für Klimaanlagen mit einer Rohrlänge von bis zu 10 Metern sollte die Evakuierungszeit keinesfalls unter 60 Minuten liegen. Es ist dabei von Bedeutung zu verstehen, dass das Ziel des Entlüftungsvorgangs nicht nur darin besteht, lediglich ein Vakuum zu erzeugen, wie es von einigen Installateuren fälschlicherweise behauptet werden könnte. Vielmehr geht es darum, dieses Vakuum über eine angemessene Zeitspanne aufrechtzuerhalten, damit die in der Anlage verbliebene Feuchtigkeit ausreichend Zeit hat, zu verdunsten und somit das System gründlich zu trocknen.

Die korrekte Absaugleistung bei diesem Vorgang spielt eine entscheidende Rolle für die Langlebigkeit der Klimaanlage. Die Restfeuchtigkeit im Kühlsystem reagiert mit dem im System befindlichen Öl und bildet aggressive Säuren. Diese Säuren können die Wicklungen des Elektromotors im Kompressor angreifen und Schäden verursachen. Zudem besteht die Gefahr, dass das Expansionsventil durch eingefrorene Feuchtigkeit blockiert wird, was zu Funktionsstörungen führen kann. Daher ist es von großer Wichtigkeit, diesen Entlüftungsschritt gewissenhaft auszuführen, um eine optimale Performance und Langlebigkeit der Klimaanlage sicherzustellen.

Elektrische Installation der Klimaanlage

Der abschließende Schritt im Installationsprozess vor der eigentlichen Inbetriebnahme der Klimaanlage besteht darin, die erforderlichen elektrischen Verbindungen herzustellen. Während des Vakuumierungsverfahrens bietet sich eine ausreichende Zeitspanne, um die notwendigen elektrischen Anschlüsse sowohl an den Außengeräten als auch an den Innengeräten der Klimaanlage anzubringen.

Es empfiehlt sich, die Klimaanlage durch eine separate Schutzvorrichtung vom Typ C in das elektrische Schalttafel-System zu integrieren. Diese zusätzliche Sicherheitsmaßnahme gewährleistet nicht nur den zuverlässigen Betrieb der Klimaanlage, sondern schützt auch vor potenziellen elektrischen Störungen.

Es ist äußerst wichtig, beim Durchführen von Elektroarbeiten äußerste Sorgfalt walten zu lassen. Stellen Sie sicher, dass Sie das Diagramm in der Installationsanleitung oder auf den Gehäusen sowohl der Innen- als auch der Außengeräte genau studieren. Dies stellt sicher, dass die elektrischen Anschlüsse gemäß den Vorgaben korrekt ausgeführt werden. Durch das Befolgen dieser Richtlinien können Sie die Sicherheit gewährleisten und sicherstellen, dass die Klimaanlage ordnungsgemäß funktioniert, sobald sie in Betrieb genommen wird.

Das Finale - Inbetriebnahme der Klimaanlage

Die Installation der Klimaanlage ist nun vollständig abgeschlossen, und alle erforderlichen Schritte wurden durchgeführt, um sicherzustellen, dass die Anlage ordnungsgemäß funktioniert, jetzt folgt die Inbetriebnahme der Klimaanlage. Die Steuerung der Klimaanlage erfolgt über eine Fernbedienung, mit der verschiedene Einstellungen vorgenommen werden können, um den gewünschten Komfort zu erzielen.

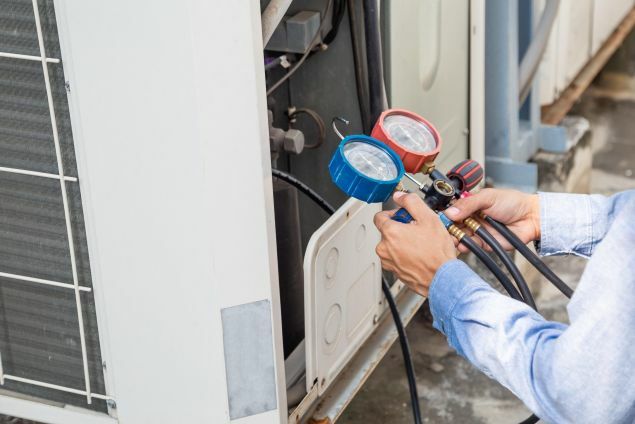

Um die Klimaanlage in den Kühlmodus zu versetzen, wird die entsprechende Option auf der Fernbedienung ausgewählt. Nachdem die Anlage gestartet wurde, ist es wichtig, die Druckanzeigen zu überwachen, die durch ein Manometer am Serviceventil der Klimaanlage angezeigt werden. Diese Druckanzeigen geben Aufschluss über den aktuellen Betriebszustand der Anlage. Während die Klimaanlage im Kühlmodus läuft, wird der Druck gemessen, der am Manometer abgelesen wird. Dieser Druck wird als Saugdruck bezeichnet und ist ein wichtiger Indikator für die Leistungsfähigkeit des Kältemittelsystems.

Für das verwendete Kältemittel, in diesem Fall R410A, wird ein bestimmter Saugdruck angestrebt, der in etwa 7,5 bar beträgt. Dieser Wert entspricht einer Kältemittelverdampfungstemperatur von etwa +2 °C. Dieser Parameter ist ein Hinweis darauf, dass das Kältemittel im Verdampfer der Klimaanlage ordnungsgemäß verdampft und Wärme aus der Umgebung aufnimmt, um die gewünschte Kühlung zu erzeugen.

Zusätzlich zur Überwachung der Druckanzeigen kann auch die Temperatur der Zuluft, die aus dem Innengerät der Klimaanlage austritt, überprüft werden. Dies kann mit einem Thermometer erfolgen. Die Temperatur der Zuluft sollte idealerweise etwa 10 °C niedriger sein als die Temperatur der Luft, die in den Verdampfer der Klimaanlage eintritt. Dieser Temperaturunterschied zeigt an, dass die Klimaanlage effizient arbeitet und die Luft effektiv abgekühlt wird.

Ein weiterer wichtiger Aspekt ist die Einstellung der Temperatur am Regler der Klimaanlage. Um ein angenehmes Raumklima zu schaffen und gleichzeitig mögliche gesundheitliche Auswirkungen zu minimieren, sollte die Temperatur am Regler etwa 5-6 °C niedriger eingestellt werden als die aktuelle Außentemperatur. Dies gewährleistet eine angemessene Abkühlung, ohne dass ein zu großer Temperaturunterschied zwischen Innen- und Außenbereich entsteht.

Insgesamt wurde die Klimaanlage sorgfältig vorbereitet und kann nun in Betrieb genommen werden, um ein behagliches Raumklima zu schaffen und für Komfort zu sorgen.

Fortlaufende Wartung nach fachgerechter Montage der Klimaanlage

Fortlaufende Wartungen einer Split-Klimaanlage erhöhen die Lebensdauer der Klimaanlage.

Eine ordnungsgemäß installierte und fachgerecht in Betrieb genommene Klimaanlage stellt zweifelsohne eine langfristige Investition dar, die dem Nutzer über viele Jahre hinweg einen erheblichen Nutzen bieten kann. Damit jedoch diese Nutzungszeit von höchster Qualität und Zuverlässigkeit geprägt ist, ist es von essenzieller Bedeutung, der Klimaanlage regelmäßige Inspektionen und sachgemäße Wartungen zukommen zu lassen. Diese Prozeduren sind sowohl am Außengerät als auch am Innengerät von großer Relevanz, um eine reibungslose Funktionsweise sicherzustellen und mögliche Störungen frühzeitig zu erkennen und zu beheben.

Es empfiehlt sich, Klimaanlagen zweimal im Jahr einer gründlichen Wartungs- und Serviceinspektion zu unterziehen. Diese empfohlenen Zeiträume für die Inspektionen fallen vorzugsweise in die Monate März/April und August. Besonders in Räumlichkeiten wie Serverräumen oder Überwachungsräumen, in denen eine kontinuierliche und zuverlässige Gerätenutzung unabdingbar ist, wird sogar geraten, vierteljährliche Inspektionen durchzuführen. Diese Maßnahme gewährleistet, dass die Klimaanlage in solchen kritischen Umgebungen stets in optimaler Verfassung bleibt und den hohen Anforderungen gerecht wird.

Die Häufigkeit der Inspektionen sollte dabei in Abhängigkeit von verschiedenen Faktoren erfolgen. Dazu zählen der Standort der Klimaanlage, die Umweltbelastung, der Grad der Nutzung sowie die Intensität des Gerätebetriebs. Durch eine individuelle Anpassung dieser Inspektionshäufigkeit lässt sich sicherstellen, dass die Klimaanlage stets den spezifischen Anforderungen gerecht wird und somit eine langfristig zuverlässige Leistung erbringt.

Es ist hervorzuheben, dass diese regelmäßigen Inspektionen nicht nur aus technischer Perspektive von Bedeutung sind. Neben der Gewährleistung eines reibungslosen Betriebs tragen sie auch maßgeblich zur Gesundheit und Wohlbefinden der Nutzer bei, indem sie sicherstellen, dass die Luftqualität optimal ist und mögliche gesundheitsschädliche Elemente frühzeitig erkannt werden.

Nicht zuletzt sind diese Wartungsmaßnahmen auch für die langfristige Gültigkeit der Garantie des Geräts von wesentlicher Bedeutung. Indem Sie regelmäßige Inspektionen und Wartungen durchführen, sorgen Sie nicht nur für eine anhaltend hohe Leistung der Klimaanlage, sondern bewahren auch deren Garantieansprüche.

Zusammenfassend lässt sich festhalten, dass regelmäßige Inspektionen und sachgemäße Wartungen der Klimaanlage die Grundlage für eine langjährige, zuverlässige und qualitativ hochwertige Nutzung schaffen. Diese Maßnahmen gewährleisten nicht nur einen optimalen Betrieb, sondern tragen auch zur Gesundheit der Nutzer und zur Werterhaltung der Investition bei.
